장거리 비행을 탈 때, 기내 방송에서 "현재 자동조종 모드로 비행 중입니다"라는 안내를 들어본 적이 있을 것이다. 그 순간 조종실에서는 조종사가 손을 놓고 있다. 현대의 항공편이 매년 수십억 명을 안전하게 운송하는 것도, 이 자동조종장치(Autopilot System) 덕분이다.

자동조종장치가 필요한 이유 — 인간의 한계

비행기 조종은 생각보다 훨씬 복잡하다. 단순히 방향을 정하고 높이를 유지하는 것이 아니다. 비행기는 세 개의 축을 따라 움직인다. 롤(Roll)은 비행기가 좌우로 기우는 것이고, 피치(Pitch)는 코가 위아래로 움직이는 것이며, 요(Yaw)는 비행기 전체가 좌우로 회전하는 것이다. 조종사는 이 세 축을 동시에 제어하면서 속도, 고도, 침로를 정확히 유지해야 한다.
1920년대의 초기 비행기 조종사들은 이 작업으로 인해 몸이 상할 정도의 피로를 경험했다. 손으로 계속 조종간을 잡아야 했고, 발로는 페달을 눌러야 했으며, 눈으로는 계기판을 봐야 했다. 특히 한 방향으로 오래 날아야 하는 장거리 비행에서는 조종사의 집중력이 흐려지면 비행기 자세가 틀어졌다. 당시의 비행 안전 사고 중 상당수는 조종사의 피로로 인한 것이었다.
그래서 자동으로 비행기의 자세를 유지해주는 기계장치가 필요했다. 1912년 영국의 로렌스 스펨(Lawrence Sperry)이라는 항공공학자가 처음으로 자동조종장치의 원형을 만들었다. 당시 기술은 자이로스코프(회전 관성을 이용한 장치)를 기반으로 했지만, 비행기가 기울어지면 자동으로 조정날개(Aileron)를 움직여 수평을 유지했다. 항공 공학자 필 해리스(Phil Harris)는 "스펨의 발명은 항공사의 태어남을 의미했다. 자동조종장치 없이는 정기 항공 운송이 불가능했기 때문이다"라고 평가했다.
오늘날 비행기의 자동조종장치는 당시의 기계식 시스템과는 비교도 안 될 정도로 정교해졌다. 현대 항공사는 자동조종장치에 크게 의존한다. 보잉 747의 경우, 총 비행 시간의 약 80%를 자동조종 상태로 날아간다.

자동조종장치는 어떻게 비행기를 '보고' 있는가

자동조종장치가 비행기의 상태를 아는 방법은 여러 센서의 정보다.
첫째, 항공기 속도는 피토 튜브(Pitot Tube)로 감지된다. 비행기 선체 앞에 달린 이 작은 튜브는 비행 중에 불어오는 공기 흐름을 감지해 속도를 측정한다. 이 정보는 비행 제어 컴퓨터로 보내진다.
둘째, 고도와 비행 자세는 관성항법장치(INS, Inertial Navigation System)와 고도계(Altimeter)로부터 나온다. 관성항법장치는 마이크로 칩 수준의 가속도계와 자이로스코프를 내장하고 있으며, 비행기의 모든 움직임을 감지한다. 고도계는 기압을 이용해 고도를 계산한다. 높을수록 기압이 낮아지는 원리를 이용한다.
셋째, 자세 정보는 지평선 감지기(Attitude Indicator)로도 확인된다. 이것도 자이로스코프를 사용해 비행기가 수평 상태인지, 기울어졌는지, 기수가 상향 또는 하향인지를 알아낸다.
이 모든 센서로부터의 정보는 비행 제어 컴퓨터로 모인다. 컴퓨터는 이 정보들을 분석하고, 필요한 조정을 계산한다. 예를 들어 비행기가 오른쪽으로 1도 기울었다면, 컴퓨터는 왼쪽 조정날개를 얼마나 움직여야 수평이 될지를 즉시 계산한다. 이 모든 과정이 밀리초 단위로 진행된다.
현대 보잉 787 드림라이너나 에어버스 A350 같은 비행기는 이 정보 통합을 고도화한 비행관리시스템(FMS, Flight Management System)을 갖추고 있다. FMS는 GPS 정보, 관성항법장치, 지상 항법 신호까지 모두 통합해 비행기의 위치와 자세를 3차원으로 파악한다. 정확도는 수십 미터 범위 내다.

자동조종장치의 세 가지 제어 축

비행기의 자동조종장치가 제어하는 것은 세 가지 축이다.
첫째, 롤 축(Roll Axis) 제어다. 비행기가 좌우로 기우는 것을 조정날개로 제어한다. 예를 들어 오토파일럿이 왼쪽으로 5도 기울어진 비행기를 감지하면, 자동으로 왼쪽 조정날개는 올리고 오른쪽 조정날개는 내린다. 비행기가 오른쪽으로 회전하면서 수평을 되찾는다.
둘째, 피치 축(Pitch Axis) 제어다. 비행기의 코가 위아래로 움직이는 것을 엘리베이터(Elevator)로 조절한다. 비행기가 고도를 벗어나려고 하면, 오토파일럿은 엘리베이터를 올려서 기수를 치켜들고 고도를 회복한다. 반대로 상승하려면 엘리베이터를 내려 기수를 내린다. 이 제어는 피치 각도를 일정하게 유지하는 데도 사용된다.
셋째, 요 축(Yaw Axis) 제어다. 비행기 전체가 좌우로 회전하는 것을 방향타(Rudder)로 조절한다. 예를 들어 강한 측풍(옆바람)이 불 때, 비행기가 오른쪽으로 밀려가려고 하면 오토파일럿이 방향타를 왼쪽으로 움직여 비행기를 원래 진로로 되돌린다.
이 세 축을 동시에 조화를 이루며 제어하는 것이 오토파일럿의 핵심이다. 컴퓨터는 이를 매초 여러 번 계산한다. 한 축에서만 조정하면 비행기는 불안정해진다. 오토파일럿은 이 모든 것을 동시에 조정하므로, 비행기는 부드럽고 안정적으로 날아간다.

자동조종의 단계 — 간단한 것부터 복잡한 것까지

오토파일럿은 여러 단계가 있다. 가장 기본적인 것은 '자세 유지(Attitude Hold)' 모드다. 이 모드에서 비행기는 현재의 피치, 롤, 회전율을 유지한다. 조종사가 "지금 이 자세를 유지해"라고 명령하면, 컴퓨터가 계속 그 자세를 유지한다.
다음 단계는 '고도 유지(Altitude Hold)' 모드다. 이 모드에서 비행기는 지정된 고도를 유지한다. 비행기가 지정된 고도보다 내려가면 엘리베이터를 올려 상승시키고, 올라가면 내려 하강시킨다. 이것이 순항 비행 중 가장 많이 사용되는 모드다.
더 고도화된 모드로는 '침로 유지(Heading Hold)' 모드나 '항로 추종(Course Tracking)' 모드가 있다. 이들은 비행기가 정확히 지정된 방향이나 GPS 항로를 따르도록 한다. 예를 들어 조종사가 "동쪽으로 비행하되, 뉴욕 공항으로 향하는 항로를 따라"라고 입력하면, 오토파일럽이 GPS와 관성항법장치의 정보를 조합해 비행기를 그 항로에 유지시킨다.
가장 고급 기능은 '자동 강하(Auto Descent)' 모드다. 비행기가 도착 공항에 가까워지면, 조종사가 강하 시작점과 강하 각도를 입력한다. 오토파일럽이 연료 소비, 시간, 안전성 등을 고려해 최적의 강하 경로를 계산하고, 그 경로를 따라 자동으로 강하한다. IATA의 보고에 따르면, 이 기능으로 항공사들은 평균 연료비의 약 5~8%를 절감했다.

조종사는 언제 오토파일럿을 켜고 끄는가

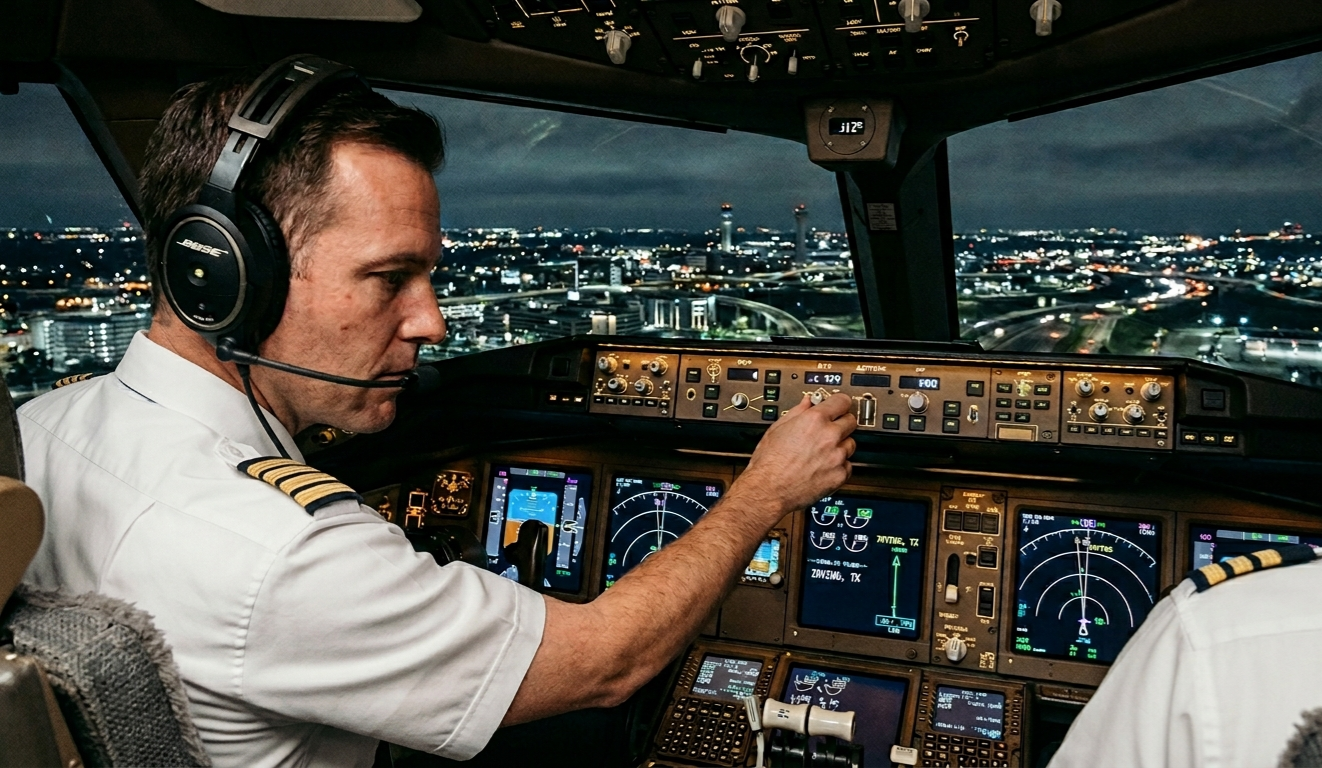

비행기는 항상 오토파일럿 상태로 날아가는 것이 아니다. 이착륙 구간에서는 조종사가 직접 조종한다. 이륙 직후 비행기가 충분한 고도에 도달하고 속도가 안정되면, 대략 3,000피트(약 900미터) 정도의 고도에서 조종사가 오토파일럿 버튼을 누른다. 이것이 순항의 시작이다.
오토파일럽을 끄는 경우도 있다. 조종사가 수동 조종으로 바꾸고 싶을 때, 또는 난기류가 심해서 조종사의 직접 조종이 더 나을 때다. 또한 오토파일럽 고장이 감지되면 자동으로 비활성화되고 조종사에게 경고음이 울린다. 미국 연방항공청(FAA)의 규정에 따르면, 상용 항공편은 적어도 한 명의 조종사가 언제든 수동 조종으로 바꿀 수 있어야 한다. 이것은 항공 안전의 가장 기본 원칙 중 하나다.

현대의 오토파일럿 — 점점 더 정교해지다

1990년대까지만 해도 오토파일럿은 고도와 침로만 유지하는 수준이었다. 하지만 2000년대 이후 GPS 기술과 컴퓨터 성능이 비약적으로 발전하면서, 오토파일럿의 기능도 극적으로 높아졌다.
현대의 첨단 항공기, 특히 에어버스 A380이나 보잉 787 같은 기종은 비행관리시스템을 기반으로 한 오토파일럿을 갖추고 있다. 이 시스템은 사전에 계획된 비행 계획을 GPS와 관성항법장치로 추적한다. 동시에 실시간으로 날씨 데이터, 실제 바람 조건, 교통 정보를 반영해 비행 경로를 미세하게 조정한다.
에어버스의 자동항법 엔지니어 마크 톨슨(Mark Tolson)은 "현대 오토파일럿은 경험 2000시간의 조종사 수준의 판단을 한다"고 설명했다.
특히 에어버스 A350의 경우, 비행 중에 위성 통신으로 지상 운영 센터로부터 새로운 항로 데이터를 받으면, 오토파일럿이 자동으로 새 항로로 비행을 변경할 수 있다. 이를 통해 실시간 항로 최적화가 가능해졌다.
하지만 오토파일럽이 처리할 수 없는 상황들이 있다. 활주로 접근 중 돌발적인 날씨 변화, 근처의 다른 항공기 회피 요구, 또는 조종실의 기계 고장 같은 상황에서는 조종사의 즉각적인 판단과 조종이 필요하다. 이것이 자동화 시대에도 조종사의 존재가 중요한 이유다.

다음 번 비행을 할 때 눈여겨보자

다음 번에 장거리 비행을 할 때, 기내 방송에서 "현재 자동조종 모드로 비행 중입니다"라는 말을 들으면 생각해 볼 만하다. 조종실에서는 수천 개의 센서로부터 오는 정보를 초당 수십 번 처리하는 컴퓨터가, 비행기의 세 축을 동시에 제어하면서 당신을 안전하게 목적지로 데려가고 있다.
그리고 그 완벽한 자동화 속에도 조종사는 조종실에서 감시하고 있으며, 필요하면 즉각 개입할 준비가 되어 있다.
오토파일럿은 단순한 버튼이 아니다. 이것은 100년이 넘는 항공 공학의 역사와, 수백만 시간의 비행 경험 데이터, 그리고 최첨단 컴퓨터 기술이 집약된 시스템이다. 이 기술 덕분에 오늘날 항공은 인류 역사상 가장 안전한 교통 수단이 되었다.
