16편 — 비행기 날개 구조와 역할
창밖으로 날개를 보면 "저렇게 얇은 것이 정말 비행기를 들어올릴 수 있을까?" 하는 생각이 든다. 날개는 단순히 비행기를 하늘에 띄우는 역할만 하는 게 아니다. 연료를 저장하고, 엔진을 달고, 착륙할 때 공기 저항을 만들고, 무게 중심을 유지한다. 비행기 날개가 어떤 구조로 되어 있으며 왜 그렇게 설계되었는지 알면, 하늘 위에서의 비행이 얼마나 정교한 과학인지 알 수 있다.
양력은 어떻게 생겨나는가
비행기가 뜬다는 것은 날개 위아래의 공기 흐름이 다르기 때문이다. 날개가 앞으로 나아가면 아래쪽 공기는 느려지고 압력이 높아지며, 위쪽 공기는 빨라지고 압력이 낮아진다. 이 압력 차이가 날개를 위로 밀어 올린다. 이것이 양력(Lift)이다.
보잉 747 같은 대형 항공기의 경우, 시속 900킬로미터로 순항할 때 한쪽 날개에서 만들어지는 양력은 수십만 뉴턴에 이른다. 이 거대한 양력을 만들기 위해 날개의 모양은 특별하게 설계되어야 한다.
날개의 비밀 - 에어포일 단면
날개를 옆에서 보면 둥근 앞부분과 뾰족한 뒷부분을 가진 특이한 형태다. 이를 에어포일(Airfoil, 익형)이라 한다. 날개의 위쪽은 볼록하고 아래쪽은 더 완만하다. 이런 비대칭 모양이 공기의 흐름을 조절해 양력을 만든다. 에어포일은 비행기술의 핵심이다. 이 설계가 없었다면 현대 항공은 불가능했을 것이다.
날개의 에어포일은 단순히 하나의 형태가 아니다. 날개의 안쪽 부분과 바깥쪽 부분, 뿌리와 끝에서 조금씩 다르다. 현대 여객기들은 날개 끝이 뒤로 25~35도 정도 휘어 있다. 이를 스윕(Sweep) 각도라고 한다. 이렇게 하면 초음속 근처에서도 안정성을 유지할 수 있다.
착륙 때 펼쳐지는 것들 - 플랩과 슬랫
비행기가 공항에 접근할 때 날개에서 작은 패널들이 펼쳐지는 것을 본 적이 있을 것이다. 뒷부분에 나타나는 것이 플랩(Flap)이고, 앞부분에서 나오는 것이 슬랫(Slat)이다.
플랩은 날개의 뒷부분에 붙어 있다가 착륙할 때 아래로 내려간다. 이렇게 하면 날개의 모양이 더 볼록해지고, 같은 속도로도 더 큰 양력을 만들 수 있다. 비행기가 느린 속도로도 뜨고 내릴 수 있게 해주는 장치다. 에어버스 A380의 경우 플랩이 3단계로 구성되어 있으며, 각 단계마다 양력이 25~40% 증가한다. 플랩 없이는 현대의 비행장들이 불가능했을 것이다. 착륙 거리가 훨씬 길어야 하기 때문이다.
슬랫은 앞부분에서 나와서 공기의 흐름을 매끄럽게 만든다. 이 두 장치가 함께 작동하면 저속에서도 비행기가 안정적으로 비행할 수 있다.
날개 속에 있는 것 - 연료탱크와 구조
비행기 날개는 비어있지 않다. 그 안에는 엄청난 양의 연료탱크가 들어있다. 에어버스 A350의 경우 양쪽 날개에 총 138,000리터의 연료를 저장할 수 있다. 이는 올림픽 수영장 절반 분량에 해당한다.
날개 안의 구조는 복잡한 격자 무늬의 뼈대로 되어 있다. 이를 리브(Rib)와 스파(Spar)라고 한다. 스파는 날개의 길이 방향으로 뻗어있는 두 개 또는 세 개의 강한 보 같은 것이고, 리브는 이를 옆에서 받쳐주는 작은 뼈대들이다. 날개는 조류의 뼈처럼 강하면서도 가볍게 설계된다. 이 균형이 없으면 연료 저장과 비행 성능을 동시에 만족할 수 없다.
날개의 바깥 표면은 알루미늄 합금으로 된 얇은 피부(Skin)로 덮여 있다. 이 피부는 공기의 압력을 견디면서도 최대한 가볍게 만들어진다. 두께는 2밀리미터에서 5밀리미터 정도다.
무게 중심을 맞추는 세밀한 조정
비행기가 안정적으로 날기 위해서는 무게 중심(Center of Gravity)이 정확한 위치에 있어야 한다. 보통 날개 길이의 25%에서 35% 지점에 무게 중심이 있어야 한다. 만약 무게 중심이 이 범위에서 벗어나면 비행기는 불안정해진다.
날개 안에 저장된 연료도 무게 중심에 영향을 미친다. 따라서 비행기는 날개의 어느 부분에 먼저 연료를 담고 어느 부분에 나중에 담을지 자동으로 계산한다. 연료를 소모하는 순서도 정해져 있다. 연료 로딩 시스템은 비행기의 무게 중심을 항상 안전 범위 내에 유지하는 자동 균형 조정 시스템이다.
엔진이 달려있는 곳 - 엔진 파일런
현대 항공기의 엔진은 날개 아래에 달려있다. 에어버스 A380의 네 개 엔진은 각각 무게가 6톤을 넘는다. 이 엔진들을 지탱하는 구조물을 파일런(Pylon)이라 한다. 파일런은 날개의 가장 강한 부분인 스파에 직접 연결된다.
엔진이 날개 아래에 달려있다는 것은 비행기의 항력을 줄이고 양력 효율을 높이기 위한 설계다. 또한 엔진에서 나오는 열이 날개에 직접 닿지 않게 보호하는 역할도 한다. 엔진 위치 하나도 무게, 양력, 항력, 엔진 냉각, 화물 공간 등 수십 개의 변수를 동시에 고려해서 결정된다. 비행기 설계는 타협의 예술이다.
날개 끝의 팔찌 모양 - 윙렛

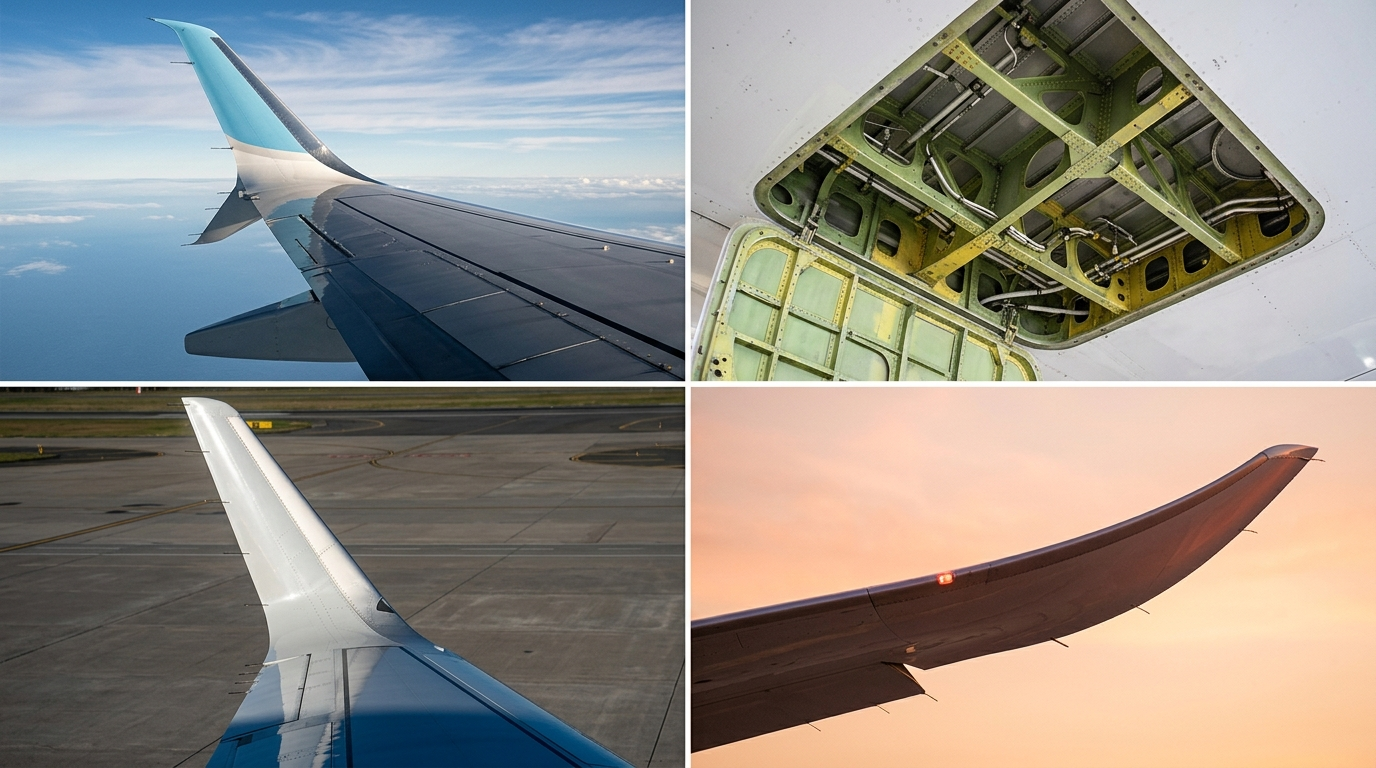

최근의 비행기들은 날개 끝에 위로 솟은 작은 판 모양의 장치가 있다. 이를 윙렛(Winglet)이라고 한다. 이것은 연료 소비를 줄이기 위한 혁신적인 설계다. 날개 끝에서 발생하는 와류(Vortex)를 제어함으로써 항력을 3~4% 줄일 수 있다.
여객기 하나가 연간 몇백만 리터의 연료를 절약할 수 있고, 이는 곧 이산화탄소 배출 감소를 의미한다. 보잉과 에어버스는 각각 다른 형태의 윙렛을 개발했으며, Sharklet이나 Split-scimitar Winglet 같은 설계들이 그것이다.
다음 번에 비행기를 탈 때 생각해볼 것들
비행기를 타고 창밖을 내다보면 날개는 정적인 부품처럼 보인다. 하지만 그 안에서는 매 순간 양력을 조절하고, 연료 분배를 최적화하고, 엔진의 무게를 견디고 있다. 비행기가 공항에 접근할 때 플랩이 펼쳐지는 순간도 사실은 수십 년의 공기역학 연구와 수많은 엔지니어의 계산이 담겨있다.
날개는 비행기의 심장이 아니라 뇌와 근육을 합친 기관이다. 양력을 만들고, 안정성을 유지하고, 연료를 싣고, 무게를 지탱한다. 만약 비행기에서 하나의 시스템만 완벽하게 할 수 있다면 날개 시스템을 고르는 것이 당연하다. 날개가 제대로 작동하지 않으면 비행기는 아무것도 할 수 없기 때문이다.
